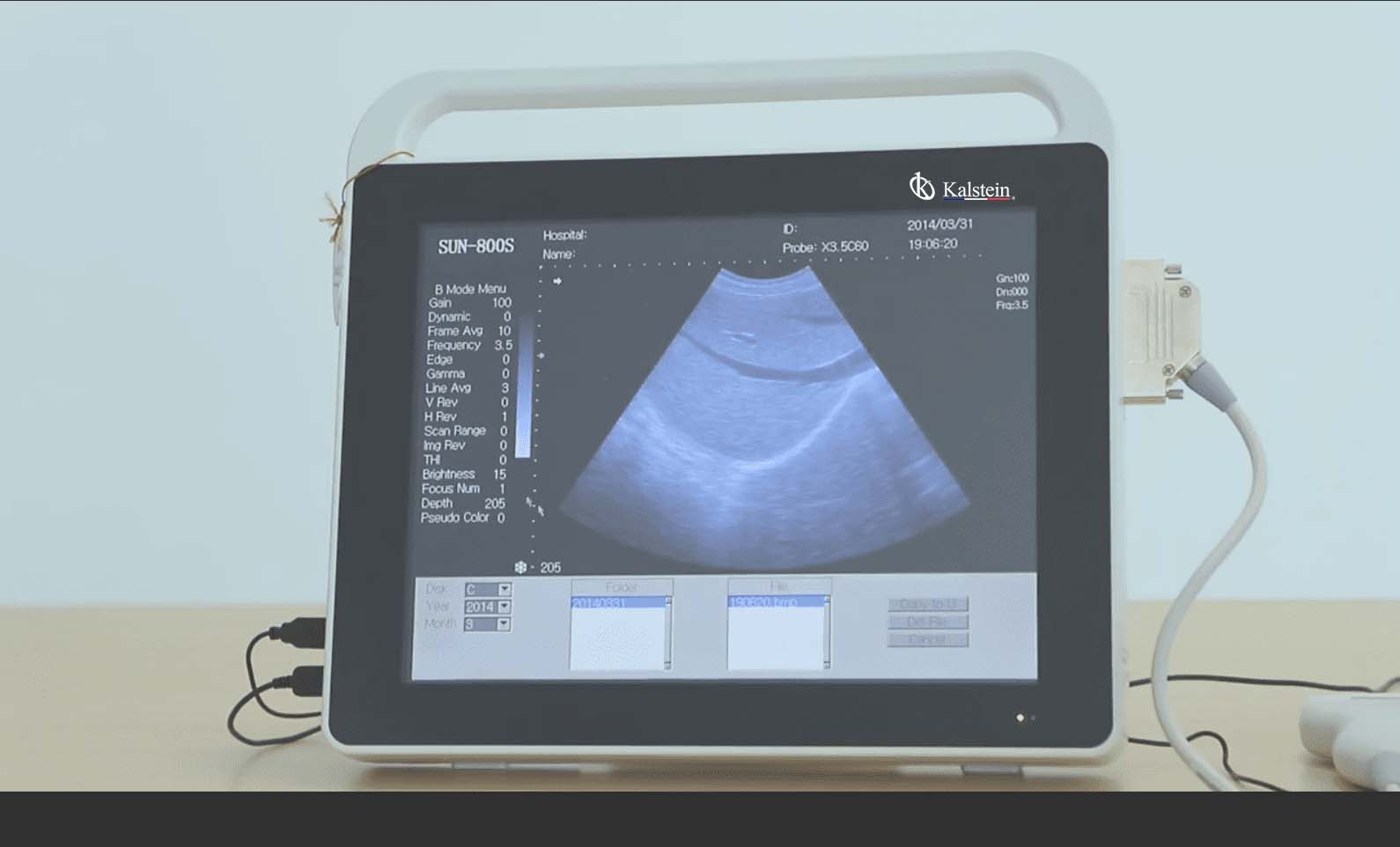

Scanner à ultrasons : caractéristiques et types


Un scanner à ultrasons est un appareil médical qui permet d’obtenir des images de la plupart des tissus mous en utilisant des ondes ultrasonores. Cet instrument permet l’imagerie diagnostique à partir des échos obtenus par l’émission d’ondes ultrasonores (le plus commun).

Les scanners à ultrasons sont équipés d’un appareil appelé transducteur, qui émet des ondes ultrasonores. Ces ondes sonores à haute fréquence sont transmises vers la zone du corps sous étude et son écho est reçu. Le transducteur recueille l’écho des ondes sonores et un ordinateur le convertit en une image qui apparaît à l’écran.

Caractéristiques d’un scanner à ultrasons

Le transducteur recueille l’écho des ondes sonores et un ordinateur le transforme en une image qui apparaît à l’écran. Dans la plupart des cas, les éléments qui forment le transducteur sont fabriqués en verre céramique appelé piézoélectrique. Ceux-ci sont capables de produire des ondes sonores lorsqu’un champ électrique passe à travers eux, et ils sont également capables de fonctionner en sens inverse, produisant un champ électrique lorsqu’il reçoit des ondes sonores.

Les ultrasons sont des ondes sonores à haute fréquence (plus de 20 000 cycles par seconde ou 20 kHz) non audibles pour l’homme. Les différents tissus modifient les ondes de différentes manières, certains les réfléchissent directement et d’autres les dispersent sous forme d’échos avant qu’ils n’atteignent le transducteur. En utilisant la vitesse du son et le temps de retour de chaque écho, le scanner peut calculer la distance entre le transducteur et la limite des tissus. Les échos réfléchis plus profonds sont plus estompés que les échos superficiels. Lorsque les échos reviennent au transducteur, il est possible de reconstituer une carte bidimensionnelle des tissus et organes.

Structure d’un scanner à ultrasons

Un système de scanner à ultrasons typique est équipé d’un formateur de faisceau, d’une unité de traitement centrale, d’une interface utilisateur (clavier, panneau de commande, trackball), de plusieurs sondes (capteurs ou têtes de balayage), d’un ou de plusieurs écrans vidéo, d’un dispositif d’enregistrement et d’un système d’alimentation électrique.

Pour l’imagerie ultrasonique, une sonde est placée sur la peau (après application d’un gel acoustique) ou insérée dans une cavité du corps. Comme mentionné ci-dessus, les sondes à ultrasons possèdent des éléments fabriqués en matériaux piézoélectriques (matériaux qui convertissent l’énergie électrique en énergie acoustique et vice versa). Lorsque l’énergie ultrasonique émise par la sonde est réfléchie par le tissu, le transducteur reçoit certains de ces réflexes (échos) et les transforme à nouveau en signaux électriques. Ces signaux sont traités et transformés en image

Types d’ultrasons

  • Ultrasons 4D.
  • Ultrasons 3D.
  • Ultrasons 2D.
  • Ultrasons génétiques.
  • Musculosquelettique.
  • Tissus mous.
  • Col.
  • Thyroïde, mammaire, testiculaire, transvaginal, pelvien, rénal, vésicoprostatique, inguinal, paroi abdominale, abdomen complet, abdomen supérieur, foie et voies biliaires.
  • Doppler obstétrique, veineux, artériel, Doppler couleur.

Quelles sont les applications médicales de scanner à ultrasons ?

Un scanner à ultrasons est utilisé dans les unités de radiologie, d’imagerie, et dans d’autres départements cliniques, ainsi que dans des centres d’imagerie indépendants et dans des cabinets médicaux privés.

Certains équipements comprennent des transducteurs supplémentaires pour faciliter les procédures de diagnostic plus spécialisées, telles que le scanner cardiaque, vasculaire, endovaginal, endocratique, ou de petites parties (par exemple, thyroïde, du sein, scrotum, de la prostate).

Que t’offrons-nous à Kalstein ?

Kalstein est une entreprise FABRICANT d’équipements médicaux de la plus haute qualité et qui disposent de la technologie la plus avancée disponible aux meilleurs prix du marché, donc nous vous garantissons un achat sûr et efficace, sachant que vous avez le service et les conseils d’une entreprise spécialisée dans le secteur.  Cette fois-ci, nous vous présentons notre Doppler Color YR05150. Cette nouvelle équipe a les caractéristiques suivantes :

  • Grand écran couleur LED de 15 pouces avec fonction Doppler réelle, ports USB et port VGA et 2 connecteurs de sonde.
  • Batterie intégrée, qui peut être travaillée avec soin au moins 3 heures lorsqu’elle est éteinte.
  • Application principale : Abdomen / Cardiaque / Obstétrique / Gynécologie / Urologie / Andrologie / Petites pièces / Vasculaire / Pédiatrie / Musculosquelettique et ainsi de suite
  • MODES D’IMAGE : B, 2B, 4B, M, B / M, B / C, B / D, B / C / D, B / CFM / D, CF + B modèle simultanément, PDI Couleur, Double Couleur, Sim simultané2D / Composé de couleur 3D / 4D, PW, CW Duplex / Triplex, CFM, CDE, PD, PD directionnel, CD. Anatomie M, mode Couleur M
  • Doppler couleur PC avec système Windows, qui peut se connecter à n’importe quelle imprimante de n’importe quelle marque. La zone imprimée est réglable, ce qui peut être des images, des rapports ou image + rapport, etc.
  • Protocole DICOM 3.0 intégré
  • Fonction multilingue : anglais, chinois, espagnol et portugais, russe, arabe, français, vietnamien, indonésien, allemand, persan, thaï, etc.

Pour plus d’informations, nous vous invitons à jeter un oeil à : ICI
