Description

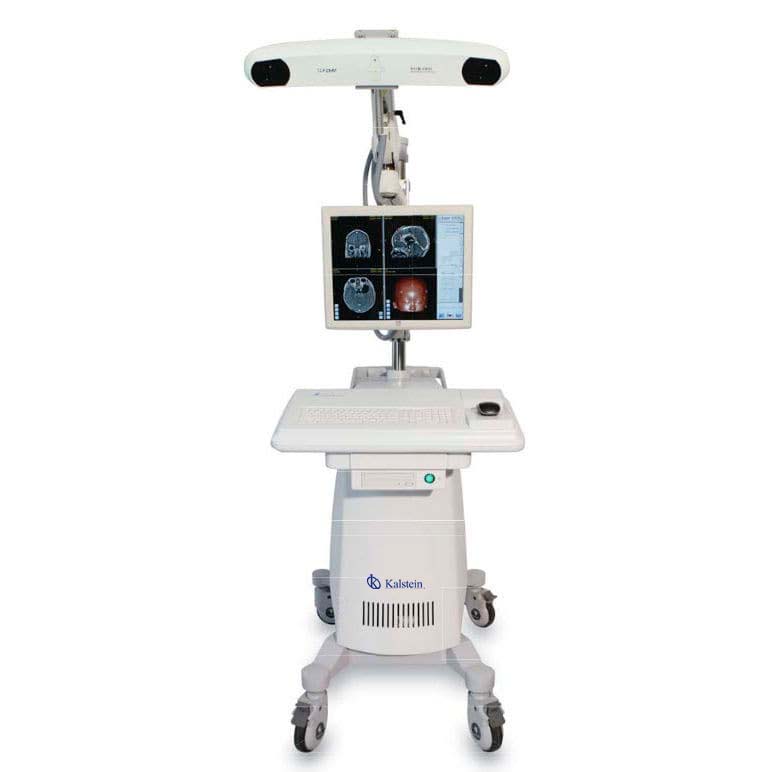

Le Système de Navigation Chirurgicale YR02143 est un dispositif de pointe conçu pour transformer la manière dont les interventions chirurgicales neurologiques et ORL sont réalisées. Grâce à une technologie innovante de navigation électromagnétique assistée par ordinateur, cet outil permet une visualisation précise, une planification méticuleuse et une navigation chirurgicale optimisée. Sa capacité à minimiser les traumatismes iatrogènes des tissus cérébraux environnants et à réduire le risque de complications fait du YR02143 un choix privilégié pour les procédures crâniennes délicates.
Prix sur le Marché
Sur le marché des systèmes de navigation chirurgicale, les prix peuvent varier considérablement en fonction des caractéristiques offertes. Pour le modèle YR02143, les prix oscillent généralement entre 356 600 USD et 357 900 USD. Ce système offre un excellent rapport qualité-prix compte tenu de ses fonctionnalités avancées et de sa précision chirurgicale exceptionnelle.
Questions Fréquentes
Quel type d’images le système YR02143 prend-il en charge ?
Le système est compatible avec les images tomographiques au format DICOM et les images capturées à l’aide de CT, C-arm, IRM et IRMf.
Quels types de chirurgies peuvent bénéficier du YR02143 ?
Il est idéal pour toutes les chirurgies ORL et neurologiques, notamment pour les lésions intracrâniennes profondes et les interventions peu invasives.
Comment fonctionne le système de suivi optique ?
Le système utilise un suivi optique avancé pour suivre en temps réel la position et l’orientation 3D des marqueurs actifs ou passifs fixés aux outils chirurgicaux.
Avantages et Inconvénients
Avantages : Ce système offre une précision exceptionnelle avec une résolution spatiale de 1,0 mm, minimise les traumatismes des tissus, et permet une planification chirurgicale détaillée. Grâce à son logiciel intelligent, il peut aussi compenser les changements inattendus des structures anatomiques.
Inconvénients : Le coût initial peut être un obstacle pour certains établissements médicaux, et une formation spécifique est nécessaire pour utiliser le système efficacement.
Utilisation du Produit sur le Terrain
Dans un cadre chirurgical, le Système de Navigation Chirurgicale YR02143 est utilisé pour guider les chirurgiens lors d’interventions complexes. Grâce à sa capacité à créer des modèles 3D des structures anatomiques, il aide à planifier des approches chirurgicales précises. Le système permet aux chirurgiens de suivre les mouvements des outils en temps réel, ce qui est crucial pour les lésions intracrâniennes délicates.
Recommandations
Pour maximiser l’efficacité du YR02143, il est recommandé de compléter une formation approfondie sur les fonctionnalités du système. Assurez-vous de maintenir le système à jour avec les dernières mises à jour logicielles pour garantir une performance optimale. L’utilisation des quatre modes de navigation disponibles peut améliorer encore plus la précision de vos procédures.
Caractéristiques
- Compatible avec DICOM et les images CT, C-arm, IRM, et IRMf.
- Système de suivi optique pour une précision en temps réel.
- Modélisation et simulation 3D pour une navigation chirurgicale optimisée.
- Logiciel pour calibrage et adaptation en cas de changements anatomiques.
- Supporte une souris chirurgicale ou un moniteur tactile.
Spécifications Techniques
| Modèle | YR02143 | ||
| Composant | Quantité | La description | |
| Système de suivi optique | |||
| Système de suivi NDI | 1 jeu | Suivre la position et l’orientation 3D des marqueurs actifs ou passifs fixés aux outils chirurgicaux | |
| Station de gestion des images | |||
| Système d’ordinateur | 1 jeu | Pour la fusion d’images 2D et la reconstruction 3D, système de navigation | |
| Écran tactile | 1 pièce | 19 *, résolution 1280 x 1024, qualité médicale et sanitaire | |
| Progiciel | 1 jeu | Ensemble de base (fusion d’images, planification chirurgicale et navigation, gestion des données) | |
| Logiciel version 1 | 1 pièce | Module de navigation diffusion-tenseur-images | |
| Version logicielle 2 | 1 pièce | Module de navigation Aiguille-Aspiration-Biospy | |
| Voiture mobile | |||
| Chariot de support à 4 roues | 1 pièce | Pour prendre en charge le système de suivi optique et le poste de travail de gestion des images | |
| Outils chirurgicaux | |||
| Sonde de navigation | 2 pièces | Pour aider le système de mesure optique à suivre le mouvement | |
| Sonde microscopique | 1 pièce | Pour aider le système de mesure optique à suivre le mouvement | |
| Marqueur actif | 6 morceaux | Pour aider à reconnaître rapidement les structures anatomiques critiques. | |
| Sphère réfléchissante passive | 10 morceaux | Pour refléter le laser infrarouge pour les caméras (dans le système de suivi optique) pour capturer | |
| Cadre | 2 pièces | Pour localiser la sphère réfléchissante passive avec 4 broches | |
| Bras articulé | 1 pièce | Tenir le cadre de référence | |
| Adaptateur de serrage | 2 pièces | Pour l’adaptation d’un autre instrument (comme l’aiguille cérébrale pendant la navigation) | |
| Pédale | 1 pièce | Pour vous aider à vous inscrire et à naviguer | |
| Spécification de l’écran tactile | |||
| Couleur du boîtier/de la lunette | Beige | Mini VGA D-sub 15 broches ; DVI-D | Mini VGA D-sub 15 broches ; DVI-D |
| Affichage | Sixe : 19,0 pouces en diagonale, TFT à matrice active | Horizontale : 31,5-80 kHz | Horizontale : 31,5-80 kHz |
| Format d’image : 5 ; 4 | Verticale : 56,3-75 Hz | Verticale : 56,3-75 Hz | |
| Zone d’affichage utile | Horizontale : 14,82″ (376,32mm) | Type : 100-240 VCA, 50-60 Hz | Type : 100-240 VCA, 50-60 Hz |
| Verticale : 11,85″ (301,06 mm) | Alimentation d’entrée CC interne | Alimentation d’entrée CC interne | |
| Dimensions du moniteur | Largeur : 429mm (16.9″) | Tension d’entrée CC (ligne): 12V 3.6V | Tension d’entrée CC (ligne): 12V 3.6V |
| Hauteur (support compris) : 15,21″ (386 mm) | 48 W max. | 48 W max. | |
| Profondeur (y compris la base) | En fonctionnement; 0°C à 40°C | En fonctionnement; 0°C à 40°C | |
| Résolution native (facultatif) | 1280 x 1024 à 60/70/75 Hz | Stockage : -20°C à 60°C | Stockage : -20°C à 60°C |
| Autres résolutions prises en charge | 1280 x 960 / 1024 x 768 en Hz | Fonctionnement : 20 % -80 % | Fonctionnement : 20 % -80 % |
| Couleurs | 16,7 millions | Stockage : 10 % -90 % | Stockage : 10 % -90 % |
| Luminosité | Panneau LCD : 300 cd/m2 | Réel : 17,66 lb. (8 kg) | Réel : 17,66 lb. (8 kg) |
| Avec AccuTouch : 246 cd/m2 | Expédition : 25,10 livres (11,84) | Expédition : 25,10 livres (11,84) | |
| Avec IntellTouch : 276 cd/m2 | 3 années | 3 années | |
| Temps de réponse | 20 ms (typique) | Typique 40 000 heures à mi-luminosité | Typique 40 000 heures à mi-luminosité |
| Angle de vue | Horizontale (gauche/droite) : 89°/89° | MTBF ; 50 000 heures démontrées | MTBF ; 50 000 heures démontrées |
| (Typique, du centre) | Verticale (haut/bas) : 89°/89° | UL, Cul, fcc, ic, ce, RoHS Chine, marque S Argentine | UL, Cul, fcc, ic, ce, RoHS Chine, marque S Argentine |
| Rapport de contraste | 1300 : 1 (typique) | Deux haut-parleurs watt/canal situés dans la tête d’affichage | Deux haut-parleurs watt/canal situés dans la tête d’affichage |
| Format vidéo d’entrée | Analogique : (aucune carte vidéo nécessaire) | Verrouillages OSD pour les commandes de l’utilisateur et de l’alimentation | Verrouillages OSD pour les commandes de l’utilisateur et de l’alimentation |
| Format de synchronisation d’entrée | Séparer horizontalement et verticalement | Les extras OSD incluent le volume, les aigus, les basses, la balance | Les extras OSD incluent le volume, les aigus, les basses, la balance |
| Synchronisation, synchronisation composée et | Langue OSD (anglais, chinois, espagnol, français) | Langue OSD (anglais, chinois, espagnol, français) | |
| Synchronisation en vert | Réceptacle de verrouillage de sécurité | Réceptacle de verrouillage de sécurité | |
