Description
Le spectrophotomètre multi-angle YR05489 adopte un MCU de qualité industrielle et équipé de 3 angles de mesure, sous les performances supérieures du système de mesure optique compatible avec le spectrophotomètre multi-angle YR053418 a d’excellentes performances dans la mesure de l’aberration chromatique multi-angle, même sur la surface incurvée, mais aussi a une précision et une stabilité de mesure élevées.

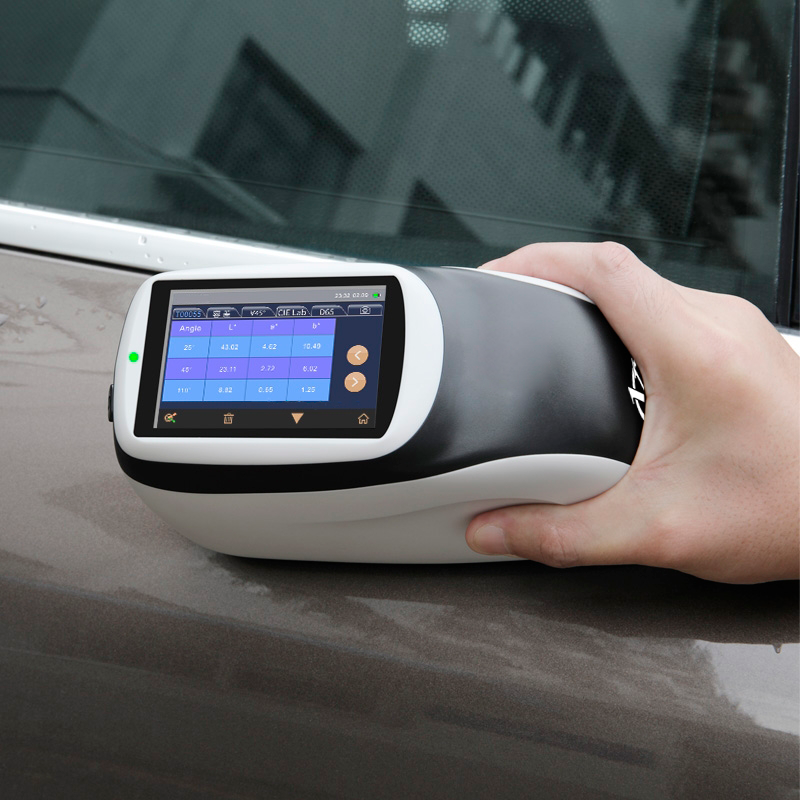

Le spectrophotomètre multi-angle Kalstein YR05489 est utilisé pour mesurer la différence de couleur de la peinture de surface qui est affectée par différents angles de vision et conditions de vision. Il peut fournir une mesure de couleur précise et cohérente pour les produits finis métalliques, nacrés et autres avec des effets spéciaux complexes.
Le spectrophotomètre multi-angle YR05489 adopte un MCU de qualité industrielle et équipé de 3 angles de mesure, sous les performances supérieures du système de mesure optique compatible avec le spectrophotomètre multi-angle YR05489 a d’excellentes performances dans la mesure de l’aberration chromatique multi-angle, même sur la surface incurvée, mais aussi a une précision et une stabilité de mesure élevées.
Caractéristiques Techniques
- Mesure multi-angle
Adoptez 3 sources d’éclairage, 1 récepteur pour mesurer 3 angles de mesure en même temps
- Affichage plus intuitif L’
écran tactile peut afficher tous les résultats de mesure d’angle, une vue plus intuitive des données complètes.
- 256 Élément d’imagerie Capteur d’image CMOS à double matrice
La résolution optique la plus élevée garantit la vitesse, la précision, la stabilité et la cohérence des mesures de l’instrument. La technologie de base en fait la même plate-forme avec des normes internationales et une compatibilité totale.
- Adopter une
source de lumière LED à spectre complet améliorant le bleu La source de lumière LED à spectre complet améliorant le bleu assure une distribution spectrale suffisante dans la plage de lumière visible, évite la perte spectrale des LED dans une bande spécifique et garantit la précision des mesures des résultats de mesure de l’instrument et un faible coût de maintenance .
- Technologie spectrophotométrique à réseau concave
L’utilisation de la technologie spectrophotométrique à réseau concave, avec une résolution plus élevée, rend la mesure des couleurs plus précise.
- Tableau blanc de qualité professionnelle Tableau blanc de qualité professionnelle
, dureté de surface élevée, performances optiques stables
- MCU de traitement en temps réel de qualité industrielle de qualité supérieure, prise en charge du WIFI, transfert Bluetooth 5.0 plus stable et fiable.

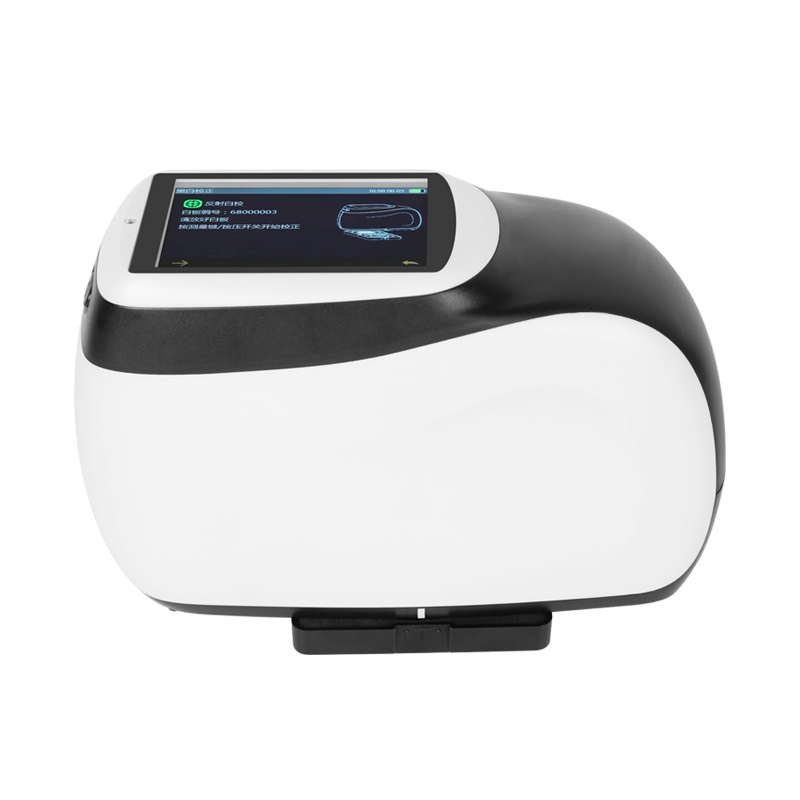

- Ergonomie Conception d’apparence nouvelle et moderne
La conception d’apparence de l’instrument est facile à utiliser, et la position de maintien de la main et le bouton de mesure sont bien conçus, ce qui peut répondre à différentes habitudes de maintien, surface lisse et fine, du processus Traitement d’apparence de haute précision.
- Aperçu de la caméra couleur, vous pouvez observer clairement la zone
mesurée Positionnement de la caméra couleur intégrée, vous pouvez juger avec précision la position mesurée de l’objet et améliorer l’efficacité et la précision de la mesure.
- Espaces de mesure de couleurs multiples, sources lumineuses d’observation multiples
Offre CIE LAB, XYZ, Yxy, LCh, β XY, espace colorimétrique DIN Lab99 et D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 et F5, F6 et F7 (DLF), F8, F9, F10 (TPL5) et F11 (TL84), F12 (TL83/U30) Une variété de sources lumineuses qui peuvent répondre à la demande de mesure spéciale dans différentes conditions de mesure.
- Analysez facilement les données
L’écran peut afficher intuitivement le spectre/les données, la valeur de chromaticité de l’échantillon, la valeur/la différence de couleur, les résultats de réussite/échec, la simulation de couleur, la valeur de l’effet de l’échantillon, la valeur de la différence d’effet et d’autres données, pratiques à visualiser et à améliorer considérablement l’utilisateur. fonctionne efficacement.
Paramètres Techniques
| Modèle | YR05488 | YR05489 |
| Géométrie de mesure | 3 angles de mesure (3 sources lumineuses, 1 récepteur) | 5 angles de mesure (5 sources lumineuses, 1 récepteur) |
| Mesurer l’angle | Récepteur 45° : | Récepteur 45° : |
| 45 à 25°, 45 à 45°, 45 à 110° | ||
| Conforme aux normes : ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2 ;ISO 7724, 11664-4 SAE J 1545 | Conforme aux normes : ASTM D 2244, E 308, E 1164, E 2194,
E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 SAE J 1545 |
|
| Demande | Fournit une mesure de couleur précise et cohérente pour les produits métalliques, nacrés et autres produits de couleur à effets spéciaux complexes | Fournir une mesure de couleur précise et cohérente pour les métaux
, nacrés et autres produits de couleur complexes à effets spéciaux |
| Source de lumière | Source de lumière LED à spectre complet avec amélioration du bleu | Source de lumière LED à spectre complet avec amélioration du bleu |
| Durée de vie de la lampe | 5 ans, 3 millions de mesures | 5 ans, 3 millions de mesures |
| Mode spectrophotométrique | grille concave | grille concave |
| Capteur | Capteur d’image CMOS à double matrice à 256 éléments d’image | Capteur d’image CMOS à double matrice à 256 éléments d’image |
| Gamme de vagues | 400nm-700nm | 400nm-700nm |
| Gamme de longueurs d’onde | 10nm | 10nm |
| Plage de mesure | 0~600% | 0~600% |
| Demi-bande | 10nm | 10nm |
| Ouverture de mesure | Φ12mm | Φ12mm |
| Espace colorimétrique | Laboratoire CIE, XYZ, Yxy, LCh, βxy, DIN Lab99 | Laboratoire CIE, XYZ, Yxy, LCh, βxy, DIN Lab99 |
| Formule de différence de couleur | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,DINΔE99,ΔE DIN6175 | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,DINΔE99,ΔE DIN6175 |
| Autre indice de couleur | indice de flop | indice de flop |
| Angle d’observation | 2°/10° | 2°/10° |
| Illuminant | D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4, F5, F6,
F7 (DLF), F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83/U30) |
D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),
F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83/U30) |
| Affichage | Spectrogramme/Valeurs, Échantillons Chromaticité
valeurs, valeurs de différence graphique/couleur, résultat PASS/FAIL, compensation de couleur |
Spectrogramme/valeurs, valeurs de chromaticité de l’échantillon, valeurs/graphique de différence de couleur, résultat PASS/FAIL, compensation de couleur |
| Entrain de mesurer le temps | Environ. 1 seconde pour un angle | Environ. 1 seconde pour un angle |
| Environ. 3 secondes pour tous les angles | Environ. 5 secondes pour tous les angles | |
| Répétabilité | Réflexion spectrale : écart type à moins de 0,08 % | Réflexion spectrale : écart type à moins de 0,08 % |
| Valeur de chromaticité : ΔE*ab 0,04 (lorsqu’un blanc
la plaque d’étalonnage est mesurée 30 fois en 5 secondes intervalles après calibrage du blanc) |
Valeur de chromaticité : ΔE*ab 0,03 (lorsqu’une plaque d’étalonnage du blanc est mesurée 30 fois à 5 secondes d’intervalle après l’étalonnage du blanc) | |
| Reproductibilité | ΔE*<0,10, moyenne sur la tuile grise du jeu de tuiles BCRA | ΔE*<0,10, moyenne sur la tuile grise du jeu de tuiles BCRA |
| ΔE*<0,25, moyenne sur l’ensemble de tuiles BCRA couleur | ΔE*<0,25, moyenne sur l’ensemble de tuiles BCRA couleur | |
| Erreur inter-instrument | 0,2 ΔE * 00 (moyenne de l’ensemble de carreaux BCRA série II de référence) | 0,2 ΔE * 00 (moyenne de l’ensemble de carreaux BCRA série II de référence) |
| Paramètres d’effet | / | / |
| Mesure de l’effet | / | / |
| Répétabilité de l’effet | / | / |
| Reproductibilité des effets | / | / |
| Mode de prise de vue | Déclencheur de détection de pression, déclencheur de bouton, déclencheur logiciel | Déclencheur de détection de pression, déclencheur de bouton, déclencheur logiciel |
| Mode de mesure | Mesure unique, mesure moyenne (1-99),
mesure continue (1-99) |
Mesure unique, mesure moyenne (1-99), mesure continue (1-99) |
| Mode de localisation | Aperçu de la caméra couleur | Aperçu de la caméra couleur |
| Dimension | L*W*H=195X83X128mm | L*W*H=195X83X128mm |
| Lester | environ 1kg | environ 1kg |
| Énergie | batterie lithium-ion, 3,7 V, 3200 mAh, test continu
6000 fois en 8 heures de charge complète |
Batterie Li-ion, 3,7 V, 3200 mAh, test continu 6000 fois en 8 heures de charge complète |
| Affichage | Écran LCD couleur TFT de 3,5 pouces, écran tactile capacitif | Écran LCD couleur TFT de 3,5 pouces, écran tactile capacitif |
| Interface | USB | USB-Bluetooth 5.0 |
| Stockage de données | 1000 unités Standards, 4000 unités Échantillons | 1000 unités Standards, 4000 unités Échantillons |
| Langage | Chinois simplifié, chinois traditionnel, anglais | Chinois simplifié, chinois traditionnel, anglais |
| Environnement d’exploitation | 10℃ à 50℃, l’humidité ne dépasse pas 85%, non
condensation |
10℃ à 50℃, l’humidité ne dépasse pas 85%, sans condensation |
| Environnement de stockage | -20℃ à 50℃, l’humidité ne dépasse pas 85%, non
condensation |
-20℃ à 50℃, l’humidité ne dépasse pas 85%, sans condensation |
| Étalonnage | Paramètres du tableau blanc intégré, tableau blanc externe, piège à lumière noire | Paramètres du tableau blanc intégré, tableau blanc externe, piège à lumière noire |
| Intervalle d’étalonnage | 4 heures, 8 heures, 24 heures, étalonnage à domicile | 4 heures, 8 heures, 24 heures, étalonnage à domicile |

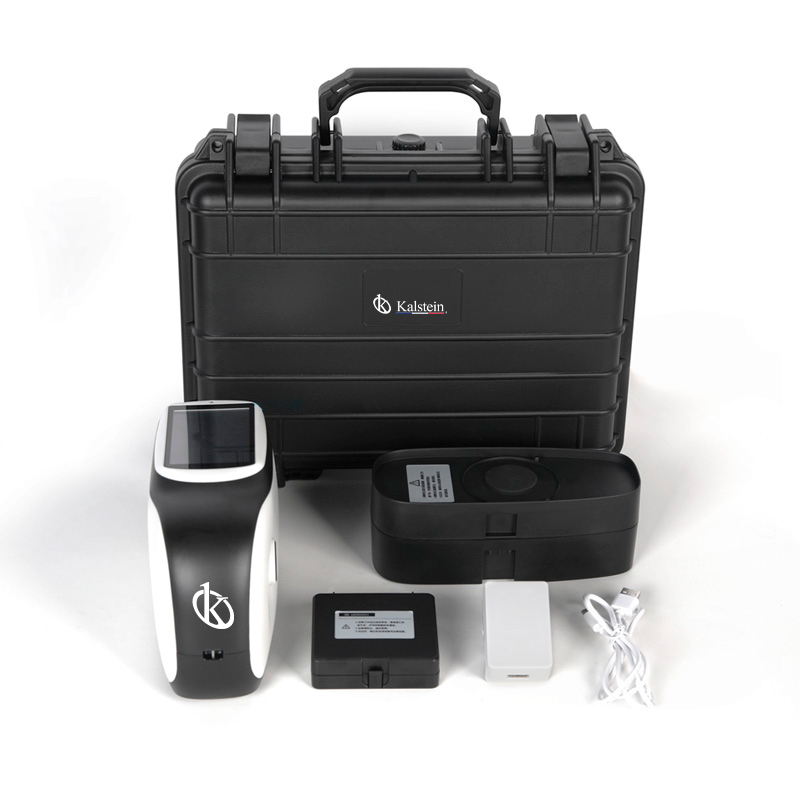

| Accessoires standards | Adaptateur secteur, câble USB, guide de l’utilisateur, logiciel PC
(téléchargement depuis le site officiel), tableau de bord d’étalonnage, piège à lumière noire, capuchon de protection, dragonne |
Adaptateur secteur, câble USB, guide d’utilisation,
Logiciel PC (téléchargement sur le site officiel), plaque d’étalonnage, piège à lumière noire, capuchon de protection, dragonne |
| Accessoire en option | Micro-imprimante | Micro-imprimante |
| Notes | Les paramètres techniques sont à titre indicatif, sous réserve de
produits de vente réels. |
Les paramètres techniques sont à titre indicatif uniquement, sous réserve des produits de vente réels. |
